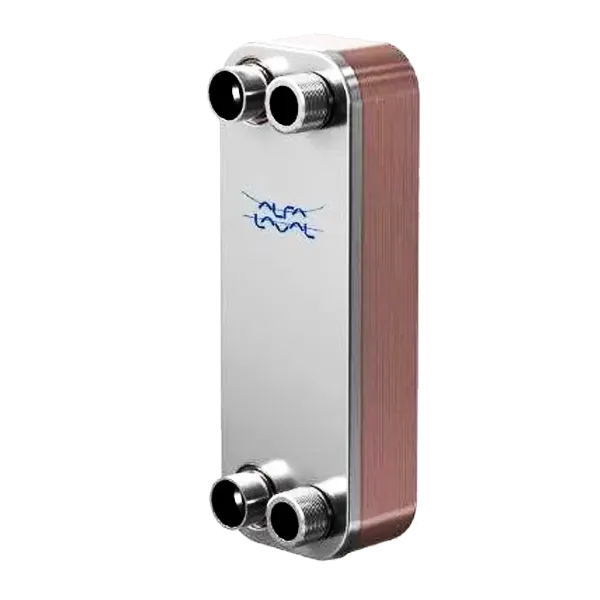

Intercambiador de calor termosoldado ALFA LAVAL CB30

Intercambiador de calor termosoldado ALFA LAVAL CB30

702.21 1.346.04  + IVA

Alta eficiencia térmica en menor espacio y menor peso

Descripción

  • El intercambiador de calor de placas termosoldadas consiste en una serie de finas placas de acero inoxidable AISI 316 ondulado.
  • Estas placas están comprimidas y soldadas entre ellas con cobre o níquel en función de la aplicación.
  • Esto crea dos ó varios circuitos de flujo entre las placas, con un fluido en cada uno de los circuitos, logrando así el objetivo de intercambio de calor.
  • A diferencia de los intercambiadores desmontables con juntas, los termosoldados utilizan material de soldadura (cobre o níquel, según la aplicación) para sellar el intercambiador.
  • Las conexiones son también en acero inoxidable AISI 316.

Ventajas

  • Alta resistencia a la corrosión: Todas las placas emplean acero inox.AISI316.
  • Alta resistencia a la presión: Gracias al proceso de soldadura, los intercambiadores son resistentes a una presión de hasta 30 bar.
  • Alta eficiencia térmica: las formas cuidadosamente diseñadas de las placas permiten alcanzar una gran transferencia térmica.
  • Alta temperatura de trabajo: permite alcanzar temperaturas de trabajo de hasta 225ºC.
  • Compacto: Intercambiador de calor de placas soldadas es mucho más ligero en peso y menor tamaño, que los intercambiadores desmontables.
  • Mantenimiento sencillo: Las placas están diseñadas para conseguir un flujo turbulento, con un caudal bajo, disminuyendo así la necesidad de mantenimientos frecuentes.

Opciones disponibles

MiniaturaSKUModeloProd. ACS Kg/hCaudal Caldera Kg/hΔP m.c.a. ACSΔP m.c.a. CalderaConexiónPotencia KwExistenciasPrecioCantidad
INA-30024MCB30-24M310069000,61,91” -1 ¼”160

1 disponibles

702.21  + IVA
Array
INA-30034MCB30-34M380089000,72,01” -1 ¼”200

2 disponibles

837.46  + IVA
Array
INA-30050MCB30-50M5700133000,64,9*1” -1 ¼”300

1 disponibles

1.066.26  + IVA
Array
INA-30070MCB30-70M6100142000,54,9*1” -1 ¼”320

2 disponibles

1.346.04  + IVA
Array

Dimensiones y características

  • Placas: Acero inoxidable AISI 316 con soldadura de cobre.
  • Conexiones: Rosca externa ISO-G 1” – ISO-G 1 ¼”.
  • Temperatura máxima de trabajo: 225ºC.
  • Presión máxima de trabajo: 32
  • Caudal máximo: 14,5 m3/h.

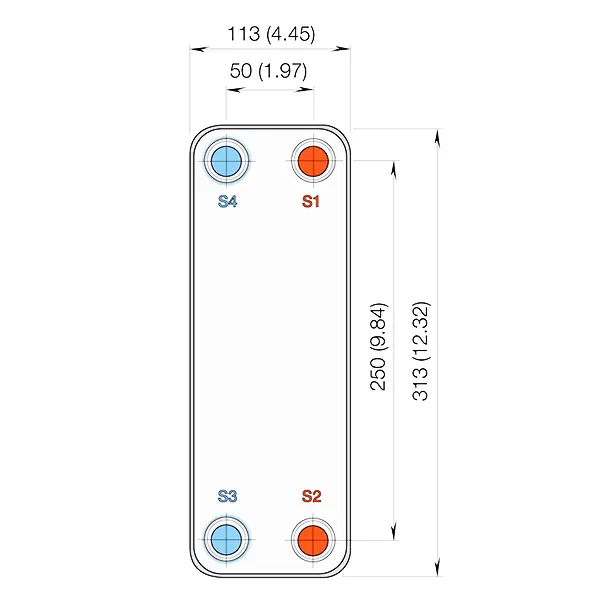

  • Dimensiones: Profundidad A:12+(n x 2,35) (+/– 1.5%) (n = número de placas). Resto dimensiones: ver imagen adjunta.

Información adicional

Modelo

CB30-24M, CB30-34M, CB30-50M, CB30-70M

Prod. ACS Kg/h

3100, 3800, 5700, 6100

Caudal Caldera Kg/h

6900, 8900, 13300, 14200

ΔP m.c.a. ACS

0,6, 0,7, 0,5

ΔP m.c.a. Caldera

1,9, 2,0, 4,9*

Conexión

1” -1 ¼”

Potencia Kw

160, 200, 300, 320

Documentación Técnica

Documentación Técnica Intercambiador de calor termosoldado ALFA LAVAL CB30
