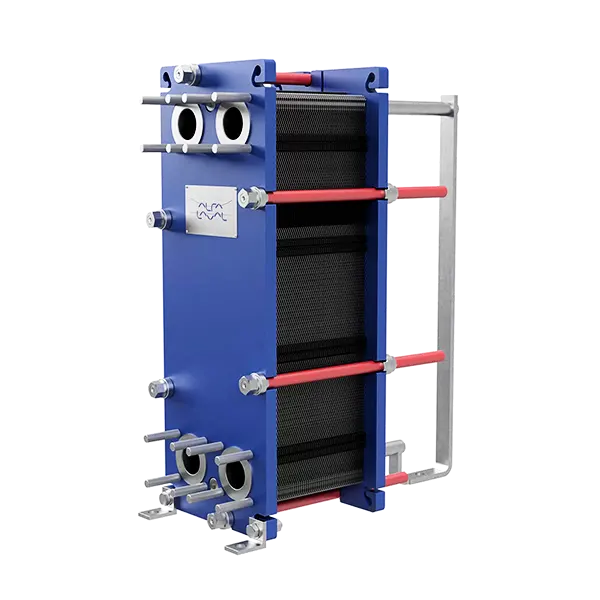

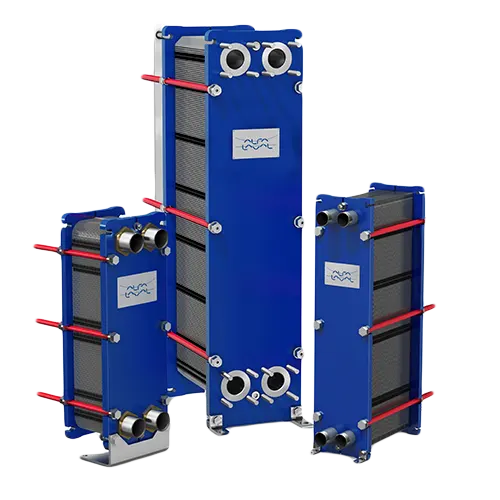

Intercambiador de calor desmontable ALFA LAVAL T6-P

Intercambiador de calor desmontable ALFA LAVAL T6-P

3.245.63 5.068.89  + IVA

Alta eficiencia térmica y accesibilidad a las placas

Descripción

  • Los intercambiadores de calor de placas desmontables se componen de un bastidor de construcción robusta formada por dos placas de acero carbono, entre los que se intercalan y comprimen placas onduladas de acero inoxidable AISI316 (o Titanio en aplicaciones de alta salinidad) donde se produce el intercambio de calor (flujo en sistema paralelo).
  • La configuración ondulada de las placas a través de las cuales circulan los fluidos, provoca una elevada turbulencia que asegura una máxima transferencia de calor.
  • La estanqueidad del intercambiador se garantiza mediante el empleo de juntas colocadas en los bordes de las placas, que pueden ser bien de nitrilo NBR o de EPDM.
  • Las conexiones son también en acero inoxidable AISI 316.

Ventajas

  • Por su forma constructiva, son fácilmente ampliables, y permiten una gran facilidad de acceso a las placas para su limpieza o sustitución.

Aplicaciones

  • Instalaciones de A.C.S., con calderas, colectores solares, etc.
  • Instalaciones de refrigeración y aire acondicionado.
  • Cogeneración.
  • Mantenimiento de temperatura para acumuladores.
  • Recuperaciones de calor.

Opciones disponibles

MiniaturaSKUModeloProd. ACS Kg/hCaudal Caldera Kg/hΔP m.c.a. ACSΔP m.c.a. CalderaConexiónPotencia KwExistenciasPrecioCantidad
INA-14011LT6P/115106115030,73,02”2673.245.63  + IVA
Array
INA-14012LT6P /126101137431,03,02”3193.315.75  + IVA
Array
INA-14013LT6P /13----2”-3.385.88  + IVA
Array
INA-14014LT6P /147076159401,03,02”3703.256.00  + IVA
Array
INA-14015LT6P /15----2”-3.526.13  + IVA
Array
INA-14016LT6P /168032180940,93,02”4203.596.25  + IVA
Array
INA-14017LT6P /17----2”-3.666.38  + IVA
Array
INA-14018LT6P /188970202050,93,02”4693.736.51  + IVA
Array
INA-14019LT6P /19----2”-3.806.63  + IVA
Array
INA-14020LT6P /209868222300,93,02”5163.876.76  + IVA
Array
INA-14021LT6P /21----2”-3.946.88  + IVA
Array
INA-14022LT6P /2210767242540,83,02”5634.017.01  + IVA
Array
INA-14023LT6P /23----2”-4.087.13  + IVA
Array
INA-14024LT6P /2411628261930,83,02”6084.157.26  + IVA
Array
INA-14025LT6P /25----2”-4.227.39  + IVA
Array
INA-14026LT6P /2612450280460,83,02”6514.297.51  + IVA
Array
INA-14027LT6P /27----2”-4.367.64  + IVA
Array
INA-14028LT6P /2813253298550,83,02”6934.437.76  + IVA
Array
INA-14029LT6P /29----2”-4.507.89  + IVA
Array
INA-14030LT6P /3014038316210,73,02”7344.578.01  + IVA
Array
INA-14031LT6P /31----2”-4.648.14  + IVA
Array
INA-14032LT6P /3214754332580,73,02”7724.718.27  + IVA
Array
INA-14033LT6P /33----2”-4.788.39  + IVA
Array
INA-14034LT6P /3415472348520,73,02”8094.858.52  + IVA
Array
INA-14035LT6P /35----2”-4.928.64  + IVA
Array
INA-14036LT6P /3616160364030,73,02”8454.998.77  + IVA
Array
INA-14037LT6P /37----2”-5.068.89  + IVA
Array

Alta eficiencia térmica y accesibilidad a las placa

Descripción

  • Los intercambiadores de calor de placas desmontables se componen de un bastidor de construcción robusta formada por dos placas de acero carbono, entre los que se intercalan y comprimen placas onduladas de acero inoxidable AISI316 (o Titanio en aplicaciones de alta salinidad) donde se produce el intercambio de calor (flujo en sistema paralelo).
  • La configuración ondulada de las placas a través de las cuales circulan los fluidos, provoca una elevada turbulencia que asegura una máxima transferencia de calor.
  • La estanqueidad del intercambiador se garantiza mediante el empleo de juntas colocadas en los bordes de las placas, que pueden ser bien de nitrilo NBR o de EPDM.
  • Las conexiones son también en acero inoxidable AISI 316.

Ventajas

  • Por su forma constructiva, son fácilmente ampliables, y permiten una gran facilidad de acceso a las placas para su limpieza o sustitución.

Aplicaciones

  • Instalaciones de A.C.S., con calderas, colectores solares, etc.
  • Instalaciones de refrigeración y aire acondicionado.
  • Cogeneración.
  • Mantenimiento de temperatura para acumuladores.
  • Recuperaciones de calor.

Información adicional

Modelo

T6P/11, T6P /12, T6P /13, T6P /14, T6P /15, T6P /16, T6P /17, T6P /18, T6P /19, T6P /20, T6P /21, T6P /22, T6P /23, T6P /24, T6P /25, T6P /26, T6P /27, T6P /28, T6P /29, T6P /30, T6P /31, T6P /32, T6P /33, T6P /34, T6P /35, T6P /36, T6P /37

Prod. ACS Kg/h

5106, 6101, -, 7076, 8032, 8970, 9868, 10767, 11628, 12450, 13253, 14038, 14754, 15472, 16160

Caudal Caldera Kg/h

11503, 13743, -, 15940, 18094, 20205, 22230, 24254, 26193, 28046, 29855, 31621, 33258, 34852, 36403

ΔP m.c.a. ACS

0,7, 1,0, -, 0,9, 0,8

ΔP m.c.a. Caldera

3,0, –

Conexión

2”

Potencia Kw

267, 319, -, 370, 420, 469, 516, 563, 608, 651, 693, 734, 772, 809, 845

Documentación Técnica

Documentación Técnica Intercambiador de calor desmontable ALFA LAVAL T6-P
