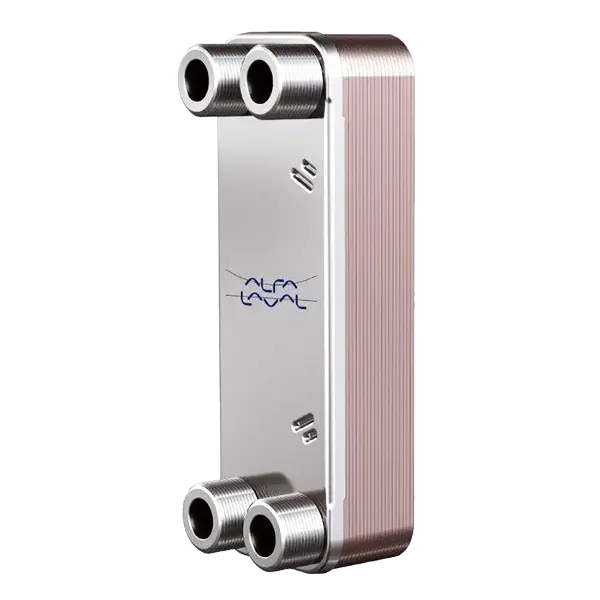

Intercambiador de calor termosoldado ALFA LAVAL CBH16

Intercambiador de calor termosoldado ALFA LAVAL CBH16

262.16 590.11  + IVA

Alta eficiencia térmica en menor espacio y menor peso

Descripción

  • El intercambiador de calor de placas termosoldadas consiste en una serie de finas placas de acero inoxidable AISI 316 ondulado.
  • Estas placas están comprimidas y soldadas entre ellas con cobre o níquel en función de la aplicación.
  • Esto crea dos ó varios circuitos de flujo entre las placas, con un fluido en cada uno de los circuitos, logrando así el objetivo de intercambio de calor.
  • A diferencia de los intercambiadores desmontables con juntas, los termosoldados utilizan material de soldadura (cobre o níquel, según la aplicación) para sellar el intercambiador.
  • Las conexiones son también en acero inoxidable AISI 316.

Ventajas

  • Alta resistencia a la corrosión: Todas las placas emplean acero inox.AISI316.
  • Alta resistencia a la presión: Gracias al proceso de soldadura, los intercambiadores son resistentes a una presión de hasta 30 bar.
  • Alta eficiencia térmica: las formas cuidadosamente diseñadas de las placas permiten alcanzar una gran transferencia térmica.
  • Alta temperatura de trabajo: permite alcanzar temperaturas de trabajo de hasta 225ºC.
  • Compacto: Intercambiador de calor de placas soldadas es mucho más ligero en peso y menor tamaño, que los intercambiadores desmontables.
  • Mantenimiento sencillo: Las placas están diseñadas para conseguir un flujo turbulento, con un caudal bajo, disminuyendo así la necesidad de mantenimientos frecuentes.

Opciones disponibles

MiniaturaSKUModeloProd. ACS Kg/hCaudal Caldera Kg/hΔP m.c.a. ACSΔP m.c.a. CalderaConexiónPotencia KwExistenciasPrecioCantidad
INA-16009HCBH16-9H4009000,52,1¾”20262.16  + IVA
Array
INA-16017HCBH16-17H110027001,15,0¾”60

1 disponibles

362.23  + IVA
Array
INA-16025HCBH16-25H150035001,04,7¾”80

2 disponibles

464.12  + IVA
Array
INA-16035HCBH16-35H190044001,04,8¾”100

3 disponibles

590.11  + IVA
Array

Dimensiones y características

  • Placas: Acero inoxidable AISI 316 con soldadura de cobre.
  • Conexiones: Rosca externa ISO-G ¾”.
  • Temperatura máxima de trabajo: 225ºC.
  • Presión máxima de trabajo: 30
  • Caudal máximo: 3,6 m3/h.

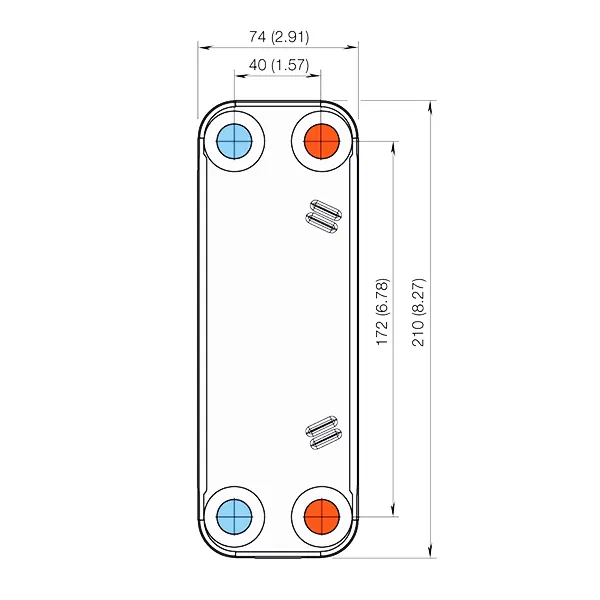

  • Dimensiones:           Profundidad A: 8+(n x 2.16) (+/– 2%) (n = número de placas). Resto dimensiones: ver imagen adjunta

Información adicional

Modelo

CBH16-9H, CBH16-17H, CBH16-25H, CBH16-35H

Prod. ACS Kg/h

400, 1100, 1500, 1900

Caudal Caldera Kg/h

900, 2700, 3500, 4400

ΔP m.c.a. ACS

0,5, 1,1, 1,0

ΔP m.c.a. Caldera

2,1, 5,0, 4,7, 4,8

Conexión

¾”

Potencia Kw

20, 60, 80, 100
