PICV Caleffi Serie 146 Bridas

PICV Caleffi Serie 146 Bridas

209.78 5.841.72  + IVA

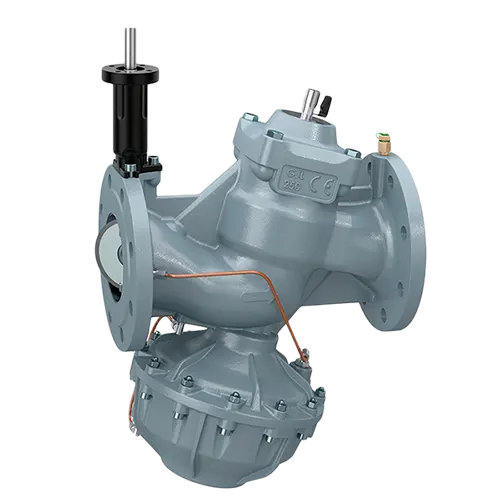

Válvula de equilibrado PICV, serie 146, de DN65 a DN150, conexión bridas DIN s/EN 1092-2

Ventajas

  • La válvula de equilibrado controla y regula el caudal de aparatos o secciones de plantas de refrigeración y calefacción. Es adecuado para ser integrado en sistemas de gestión de edificios.
  • Compensa las variaciones de presión y mantiene constante el rendimiento del sistema en caso de cambios de carga, asegura una mejora de la comodidad medioambiental, así como una reducción de los costos de bombeo.
  • La válvula podría estar equipada con un actuador para control proporcional (0)2-10 Vo también se puede suministrar la versión manual, con volante.
  • El diseño de la válvula incluye características específicas para evitar daños al componente interno y al actuador en caso de golpes de ariete.
  • La regulación del caudal se realiza mediante una válvula de mariposa de triple compensación que asegura un bajo par de funcionamiento y una regulación precisa.
  • La característica de regulación es lineal, debida al diseño de la mariposa.
  • Puede tener Caja de engranajes para accionamiento manual, con lectura de caudal regulada y bloqueo de posición.

Opciones disponibles

MiniaturaSKUModeloConexionesCaracterísticasRango CaudalExistenciasPrecioCantidad
CLF-1601146060DN656.200 l/h a 26.000 l/h2.013.86  + IVA
CLF-1602146080DN807.600 l/h a 36.000 l/h2.157.70  + IVA
CLF-1603146100DN10015.800 l/h a 82.500 l/h2.480.84  + IVA
CLF-1604146120DN12520.000 l/h a 125.000 l/h3.785.44  + IVA
CLF-1605146150DN15027.000 l/h a 160.000 l/h5.841.72  + IVA

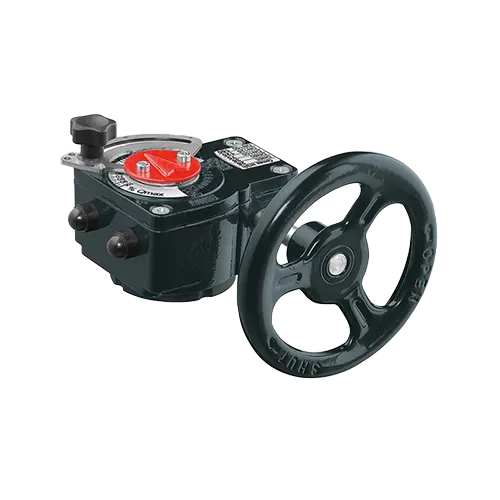

CLF-1080146000Mando manual para valvula PICV serie 146209.78  + IVA

Válvula de equilibrado PICV, serie 146, de DN65 a DN150, conexión bridas DIN s/EN 1092-2

Ventajas

  • La válvula de equilibrado controla y regula el caudal de aparatos o secciones de plantas de refrigeración y calefacción. Es adecuado para ser integrado en sistemas de gestión de edificios.
  • Compensa las variaciones de presión y mantiene constante el rendimiento del sistema en caso de cambios de carga, asegura una mejora de la comodidad medioambiental, así como una reducción de los costos de bombeo.
  • La válvula podría estar equipada con un actuador para control proporcional (0)2-10 Vo también se puede suministrar la versión manual, con volante.
  • El diseño de la válvula incluye características específicas para evitar daños al componente interno y al actuador en caso de golpes de ariete.
  • La regulación del caudal se realiza mediante una válvula de mariposa de triple compensación que asegura un bajo par de funcionamiento y una regulación precisa.
  • La característica de regulación es lineal, debida al diseño de la mariposa.
  • Puede tener Caja de engranajes para accionamiento manual, con lectura de caudal regulada y bloqueo de posición.

Características técnicas

  • Cuerpo: Fundición gris.
  • Presión máxima de servicio: 16 bar.
  • Temperatura: – 20ºC ÷ 120ºC.
  • Porcentaje máximo de glicol: 50%.
  • Rango ΔP: 30 ÷ 400 KPa.
  • Tomas de presión incluidas.
  • Característica de regulación lineal.

Información adicional

Modelo

146060, 146080, 146100, 146120, 146150, 146000

Conexiones

DN65, DN80, DN100, DN125, DN150

Características

Mando manual para valvula PICV serie 146

Rango Caudal

6.200 l/h a 26.000 l/h, 7.600 l/h a 36.000 l/h, 15.800 l/h a 82.500 l/h, 20.000 l/h a 125.000 l/h, 27.000 l/h a 160.000 l/h
