Limitador de caudal GST para instalaciones

Limitador de caudal GST para instalaciones

37.50 152.43  + IVA

Aplicaciones

  • Limitador de exceso de caudal para instalaciones de multicapa según la UNE 53008.
  • Limitador GST puede ser instalado bien horizontal como verticalmente con los factores de cierre: fs max. = 1,45 y fs min. = 1,30.

Características técnicas

  • Presión de entrada: 15÷150 mbar.
  • Temperatura funcionamiento:-20ºC +60ºC.
  • Perdida de carga <0,5 mbar.

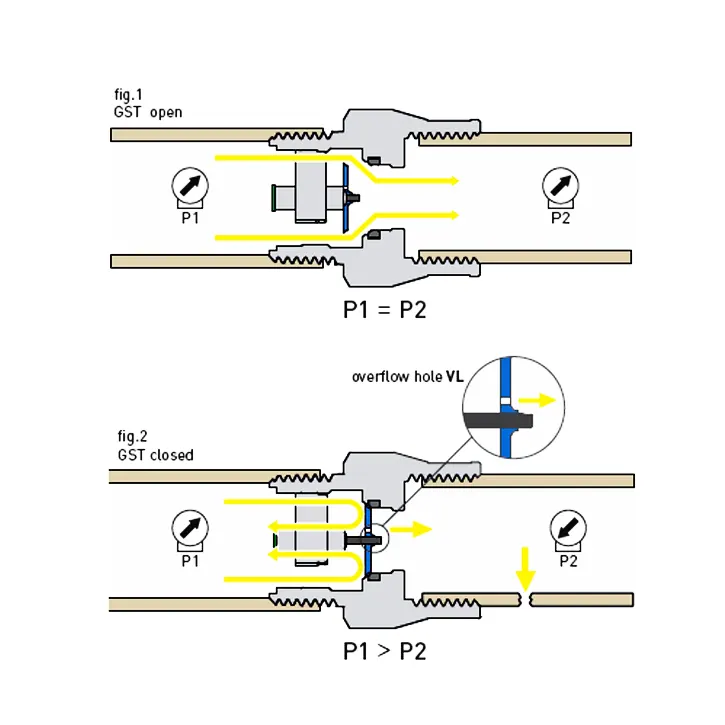

  • VL valor sobrecaudal 10÷30 lt/h a 100 mbar (aire).
  • fs min. 1,30.
  • fs min. 1,45.
  • Resistencia exterior al calor 925ºC x 60´.
  • Resistencia interior al calor 200ºC.
  • Campo de empleo: ( gas natural, propano, butano).
  • Fabricado s/UNE 60670-4 y UNE 60719 y DVGW VP305-1:12/2007 KM.

Opciones disponibles

MiniaturaSKUModeloConexiónEnvase Uds.V. Gas m3/hP. Entrada máx.ColorPrecioCantidad
tc-2001GST DN15 VGAS 2,5 MHMH ½”202,5100Amarillo37.50  + IVA
tc-2002GST DN20 VGAS 2,5 MHMH ¾”152,5100Amarillo49.04  + IVA
tc-2003GST DN 20 VGAS 4,0 MHMH ¾”154,0100Marrón49.04  + IVA
tc-2004GST DN25 VGAS 2,5 MHMH 1”102,5100Amarillo42.88  + IVA
tc-2005GST DN25 VGAS 4,0 MHMH 1”104,0100Marrón42.88  + IVA
tc-2006GST DN25 VGAS 6,0 MHMH 1”106,0100Verde44.49  + IVA

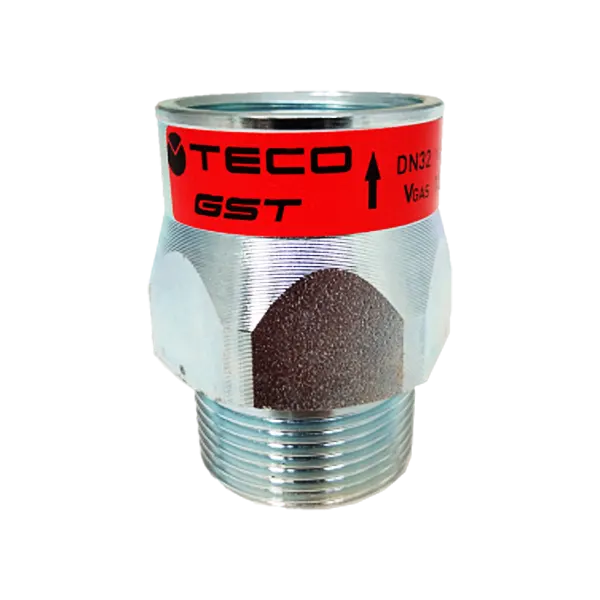

tc-2007GST DN32 VGAS 10 MHMH 11/4”610100Rojo124.98  + IVA
tc-2008GST DN40 VGAS 16 MHMH 11/2”616100Naranja138.10  + IVA
tc-2009GST DN50 VGAS 16 MHMH 2”616100Naranja148.08  + IVA
tc-2156GST DN25 VGAS 150 6.0 MHMH 1”106,0150Verde45.97  + IVA
tc-2011GST DN15 VGAS 2,5 HMHM ½”202,5100Amarillo37.50  + IVA
tc-2012GST DN20 VGAS 2,5 HMHM ¾”152,5100Amarillo49.04  + IVA
tc-2013GST DN 20 VGAS 4,0 HMHM ¾”154,0100Marrón49.04  + IVA
tc-2014GST DN25 VGAS 2,5 HMHM 1”102,5100Amarillo47.47  + IVA
tc-2015GST DN25 VGAS 4,0 HMHM 1”104,0100Marrón47.47  + IVA
tc-2016GST DN25 VGAS 6,0 HMHM 1”106,0100Verde49.04  + IVA
tc-2017GST DN32 VGAS 10 HMHM 11/4”610100Rojo124.98  + IVA
tc-2018GST DN40 VGAS 16 HMHM 11/2”616100Naranja138.10  + IVA
tc-2019GST DN50 VGAS 16 HMHM 2”616100Naranja152.43  + IVA

Aplicaciones

  • Limitador de exceso de caudal para instalaciones de multicapa según la UNE 53008.
  • Limitador GST puede ser instalado bien horizontal como verticalmente con los factores de cierre: fs max. = 1,45 y fs min. = 1,30.

Características técnicas

  • Presión de entrada: 15÷150 mbar.
  • Temperatura funcionamiento:-20ºC +60ºC.
  • Perdida de carga <0,5 mbar.
  • VL valor sobrecaudal 10÷30 lt/h a 100 mbar (aire).
  • fs min. 1,30.
  • fs min. 1,45.
  • Resistencia exterior al calor 925ºC x 60´.
  • Resistencia interior al calor 200ºC.
  • Campo de empleo: ( gas natural, propano, butano).
  • Fabricado s/UNE 60670-4 y UNE 60719 y DVGW VP305-1:12/2007 KM.

Información adicional

Modelo

GST DN15 VGAS 2,5 MH, GST DN20 VGAS 2,5 MH, GST DN 20 VGAS 4,0 MH, GST DN25 VGAS 2,5 MH, GST DN25 VGAS 4,0 MH, GST DN25 VGAS 6,0 MH, GST DN32 VGAS 10 MH, GST DN40 VGAS 16 MH, GST DN50 VGAS 16 MH, GST DN25 VGAS 150 6.0 MH, GST DN15 VGAS 2,5 HM, GST DN20 VGAS 2,5 HM, GST DN 20 VGAS 4,0 HM, GST DN25 VGAS 2,5 HM, GST DN25 VGAS 4,0 HM, GST DN25 VGAS 6,0 HM, GST DN32 VGAS 10 HM, GST DN40 VGAS 16 HM, GST DN50 VGAS 16 HM

Conexión

MH ½”, MH ¾”, MH 1”, MH 11/4”, MH 11/2”, MH 2”, HM ½”, HM ¾”, HM 1”, HM 11/4”, HM 11/2”, HM 2”

Envase Uds.

20, 15, 10, 6

V. Gas m3/h

2,5, 4,0, 6,0, 10, 16

P. Entrada máx.

100, 150

Color

Amarillo, Marrón, Verde, Rojo, Naranja
