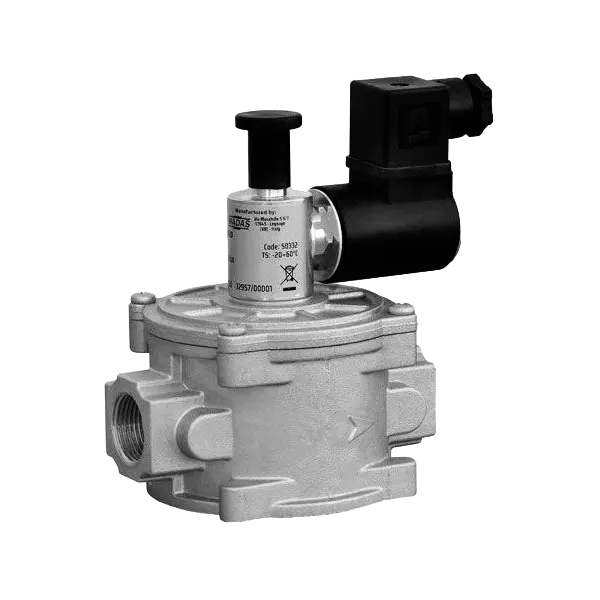

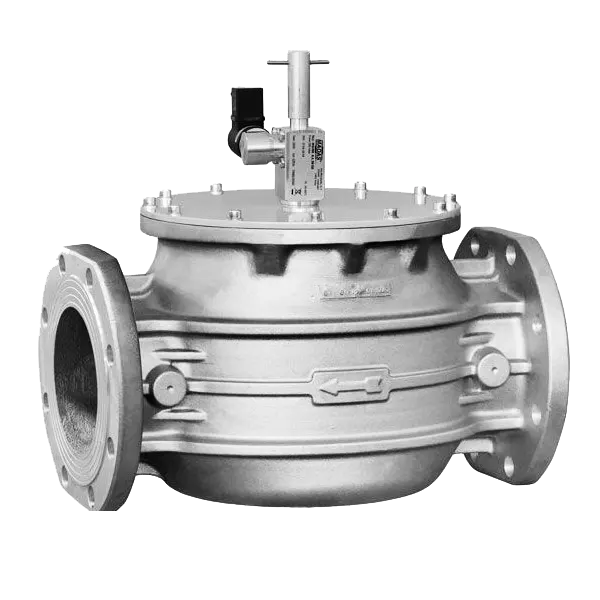

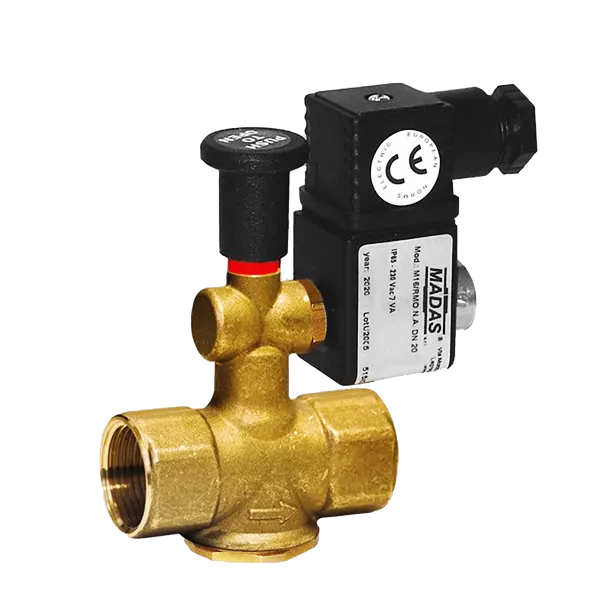

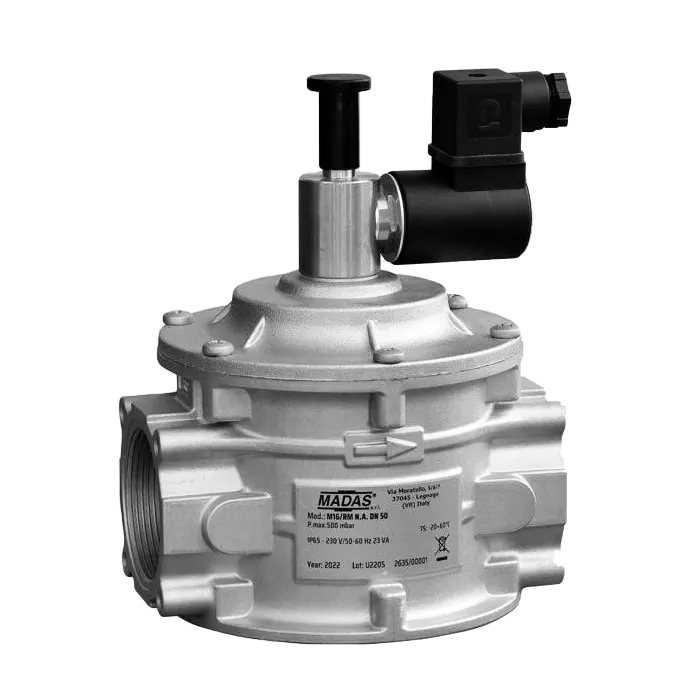

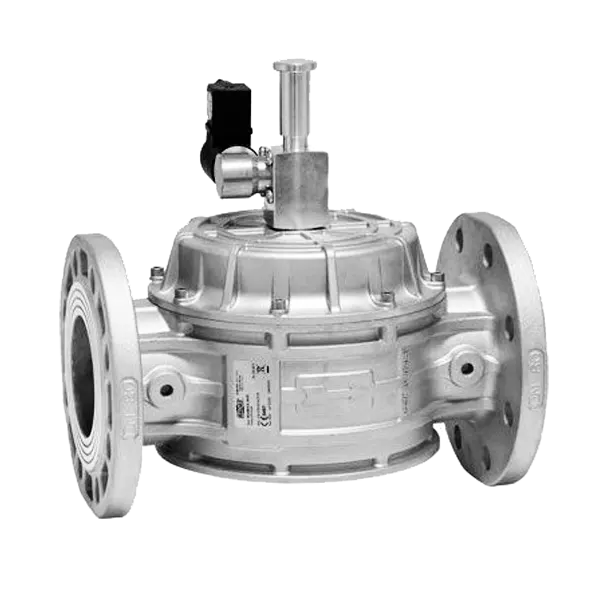

Electroválvulas MADAS de rearme manual M16/RM NA

Electroválvulas MADAS de rearme manual M16/RM NA

55.07 7.460.03  + IVA

Electroválvulas manuales normalmente abiertas con presión
de entrada máxima: 500 mbar y 6 bar.

Características Principales

  • Utilización en gases no agresivos de las tres familias (gases secos).
  • Instalación: las electroválvulas deben de instalarse con la flecha en el sentido del flujo.
    Pueden instalarse en cualquier posición excepto volcadas (con la bobina hacia abajo).
  • Rearme manual:
      1. DN15¸ DN25: cuerpo de latón: tirar hacia arriba el botón de rearme.
      1. DN 20 ÷ DN 50 (P. max 500 mbar): tirar hacia arriba el mando de rearme.
      1. DN 20 ÷ DN 50 (P. max 6 bar): tirar hacia arriba el botón de rearme.
      1. DN 65 ÷ DN 150 (P. max 500 mbar y 6 bar): tirar hacia arriba el mando rearme
      1. DN 200 – 300 (P. max 500 mbar y 6 bar): desenroscar por completo la tapa de protección girar ligeramente en sentido horario, con una llave comercial 32mm.
  • Tensión de alimentación: 12 Vdc, 12 V/50Hz, 24 Vdc, 24 V/50Hz, 230 V/50-60 Hz.
  • Temperatura ejercicio: -15 ÷ +60 ºC

Opciones disponibles

MiniaturaSKUModeloDiámetroPresión MáximaMaterial cuerpoExistenciasPrecioCantidad
ev-02411NA6-251”6 barAluminio132.42  + IVA
Array
ev-02412NA6-321.1/4”6 barAluminio

2 disponibles

151.04  + IVA
Array
ev-02312NA-321.1/4”500 mbarAluminio

2 disponibles

119.79  + IVA
Array
ev-02313NA-401.1/2”500 mbarAluminio119.79  + IVA
Array
ev-02314NA-502”500 mbarAluminio142.87  + IVA
Array
ev-02315NA-65DN65500 mbarAluminio390.10  + IVA
Array
ev-02316NA-80DN80500 mbarAluminio396.26  + IVA
Array
ev-02317NA-100DN100500 mbarAluminio684.22  + IVA
Array
ev-02318NA-125DN125500 mbarAluminio1.416.86  + IVA
Array
ev-02319NA-150DN150500 mbarAluminio1.416.86  + IVA
Array
ev-02320NA-200DN200500 mbarAluminio3.937.27  + IVA
Array
ev-023201NA-250DN250500 mbarAluminio5.650.54  + IVA
Array
ev-02321NA-300DN300500 mbarAluminio6.478.08  + IVA
Array
ev-02410LNA6-15/L½”6 barLatón70.37  + IVA
Array
ev-02411LNA6-20/L¾”6 barLatón

1 disponibles

70.37  + IVA
Array
ev-02412LNA6-25/L1”6 barLatón

1 disponibles

91.13  + IVA
Array
ev-02410NA6-20¾”6 barAluminio

13 disponibles

132.42  + IVA
Array
ev-02310LNA-15/L½”500 mbarLatón55.07  + IVA
Array
ev-02311LNA-20/L¾”500 mbarLatón

1 disponibles

55.07  + IVA
Array
ev-02312LNA-25/L1”500 mbarLatón76.22  + IVA
Array
ev-02310NA-20¾”500 mbarAluminio

23 disponibles

91.13  + IVA
Array
ev-02311NA-251”500 mbarAluminio

1 disponibles

91.13  + IVA
Array
ev-02413NA6-401.1/2”6 barAluminio151.04  + IVA
Array
ev-02414NA6-502”6 barAluminio179.87  + IVA
Array
ev-02415NA6-65DN656 barAluminio

1 disponibles

467.86  + IVA
Array
ev-02416NA6-80DN806 barAluminio473.78  + IVA
Array
ev-02417NA6-100DN1006 barAluminio867.14  + IVA
Array
ev-02418NA6-125DN1256 barAluminio1.771.11  + IVA
Array
ev-02419NA6-150DN1506 barAluminio1.771.11  + IVA
Array
ev-02420NA6-200DN2006 barAluminio4.921.40  + IVA
Array
ev-024201NA6-250DN2506 barAluminio6.041.58  + IVA
Array
ev-02421NA6-300DN3006 barAluminio7.460.03  + IVA
Array

Electroválvulas manuales normalmente abiertas con presión
de entrada máxima: 500 mbar y 6 bar.

Características Principales

  • Utilización en gases no agresivos de las tres familias (gases secos).
  • Instalación: las electroválvulas deben de instalarse con la flecha en el sentido del flujo.
    Pueden instalarse en cualquier posición excepto volcadas (con la bobina hacia abajo).
  • Rearme manual:
      1. DN15¸ DN25: cuerpo de latón: tirar hacia arriba el botón de rearme.
      1. DN 20 ÷ DN 50 (P. max 500 mbar): tirar hacia arriba el mando de rearme.
      1. DN 20 ÷ DN 50 (P. max 6 bar): tirar hacia arriba el botón de rearme.
      1. DN 65 ÷ DN 150 (P. max 500 mbar y 6 bar): tirar hacia arriba el mando rearme
      1. DN 200 – 300 (P. max 500 mbar y 6 bar): desenroscar por completo la tapa de protección girar ligeramente en sentido horario, con una llave comercial 32mm.
  • Tensión de alimentación: 12 Vdc, 12 V/50Hz, 24 Vdc, 24 V/50Hz, 230 V/50-60 Hz.
  • Temperatura ejercicio: -15 ÷ +60 ºC

Información adicional

Modelo

NA-15/L, NA-20/L, NA-25/L, NA-20, NA-25, NA-32, NA-40, NA-50, NA-65, NA-80, NA-100, NA-125, NA-150, NA-200, NA-250, NA-300, NA6-15/L, NA6-20/L, NA6-25/L, NA6-20, NA6-25, NA6-32, NA6-40, NA6-50, NA6-65, NA6-80, NA6-100, NA6-125, NA6-150, NA6-200, NA6-250, NA6-300

Diámetro

½”, ¾”, 1”, 1.1/4”, 1.1/2”, 2”, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300

Presión Máxima

500 mbar, 6 bar

Material cuerpo

Latón, Aluminio

Documentación Técnica

Documentación Técnica Electroválvulas de rearme manual M16/RM NA
