Contadores de Pistones

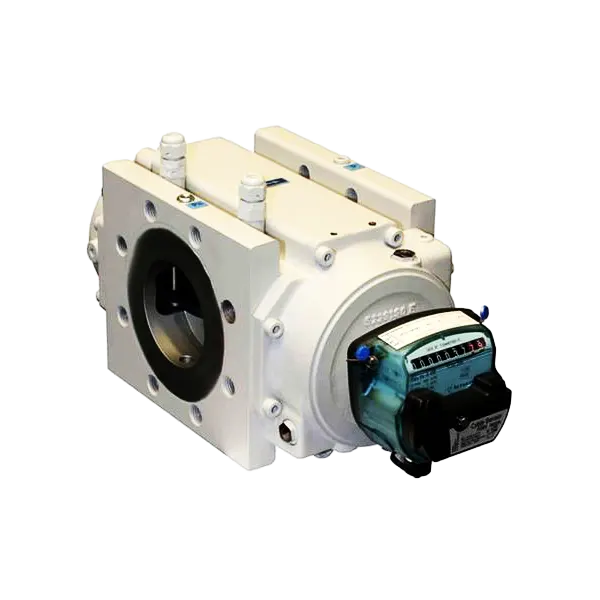

Contador de pistones de fundicion

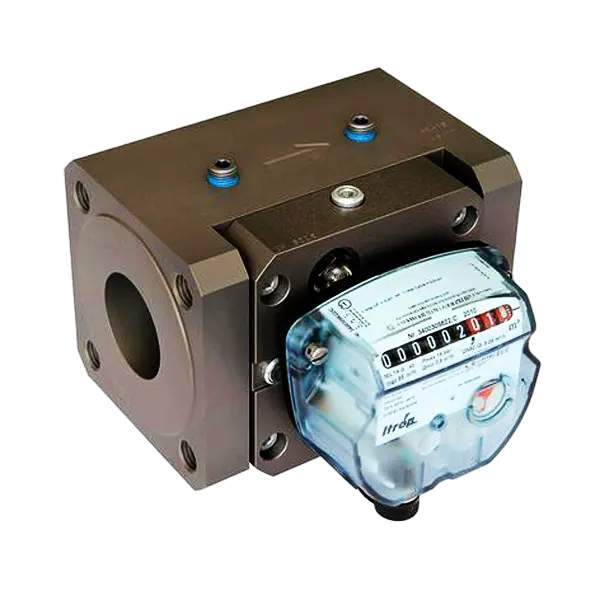

Contador de pistones de aluminio

Contadores de Pistones

2.849.47 € – 17.336.74 € + IVA

Características Técnicas

Presión máxima de operación 16 bar.
Dinámica 1:20.
Conexión bridas DIN 2633 PN16.
Equipado con DOBLE emisor de impulsos de baja frecuencia (BF).
Material del cuerpo de aluiminio o fundición
Incluye fitro previo, aceite y jeringuilla

Instalación

Instalación en vertical y horizontal, dirección del flujo reversible en cualquier momento sin romper los precintos.
No necesitan tramos rectos de tubería de entrada ni de salida.
Hay que dejar suficiente espacio entre la pared y el contador con el fin de posibilitar posteriores inspecciones y cambio de aceite.
Para prolongar el funcionamiento es imprescindible instalar el filtro que acompaña al contador.

SKU: cn-01030 Categorías: REGULACIÓN Y MEDIDA, MEDICIÓN DE GAS

Opciones disponibles

Miniatura	SKU	Modelo	Conexión	Dinámica	Caudal mín	Caudal máx	Long. entre ejes	Cuerpo	Existencias	Precio	Cantidad
	cn-02041	G100	DN80	1:160	1 m3/h	160 m3/h	171 mm	Fundición	0	5.612.45 € + IVA	Contadores de Pistones cantidad
	cn-01031	G16	DN50	1:50	0,5 m3/h	25 m3/h	171 mm	Aluminio	0	2.849.47 € + IVA	Contadores de Pistones cantidad
	cn-01032	G25	DN50	1:100	0,4 m3/h	40 m3/h	171 mm	Aluminio	0	2.849.47 € + IVA	Contadores de Pistones cantidad
	cn-01036	G40	DN50	1:160	0,4 m3/h	65 m3/h	171 mm	Aluminio	2	2.913.12 € + IVA	Contadores de Pistones cantidad
	cn-01038	G65	DN50	1:200	0,6 m3/h	100 m3/h	171 mm	Aluminio	5	2.991.46 € + IVA	Contadores de Pistones cantidad
	cn-01040	G100	DN80	1:200	1 m3/h	160 m3/h	171 mm	Aluminio	0	3.844.99 € + IVA	Contadores de Pistones cantidad
	cn-01041	G160	DN80	1:160	1,6 m3/h	250 m3/h	241 mm	Aluminio	0	6.116.74 € + IVA	Contadores de Pistones cantidad
	cn-01042	G250	DN100	1:160	2,5 m3/h	400 m3/h	241 mm	Aluminio	0	6.772.21 € + IVA	Contadores de Pistones cantidad
	cn-01043	G400	DN100	1:160	4 m3/h	650 m3/h	241 mm	Aluminio	0	7.525.15 € + IVA	Contadores de Pistones cantidad
	cn-02037	G16	DN50	1:50	0,5 m3/h	25 m3/h	171 mm	Fundición	0	5.114.69 € + IVA	Contadores de Pistones cantidad
	cn-02038	G25	DN50	1:100	0,4 m3/h	40 m3/h	171 mm	Fundición	0	5.170.18 € + IVA	Contadores de Pistones cantidad
	cn-02039	G40	DN50	1:160	0,4 m3/h	65 m3/h	171 mm	Fundición	0	5.227.30 € + IVA	Contadores de Pistones cantidad
	cn-020401	G65	DN50	1:160	0,6 m3/h	100 m3/h	171 mm	Fundición	0	5.367.65 € + IVA	Contadores de Pistones cantidad
	cn-02042	G160	DN80	1:160	1,6 m3/h	250 m3/h	241 mm	Fundición	0	7.339.10 € + IVA	Contadores de Pistones cantidad
	cn-02043	G250	DN100	1:160	2,5 m3/h	400 m3/h	241 mm	Fundición	0	8.097.98 € + IVA	Contadores de Pistones cantidad
	cn-02044	G400	DN100	1:160	4 m3/h	650 m3/h	241 mm	Fundición	0	9.840.29 € + IVA	Contadores de Pistones cantidad
	cn-020441	G400	DN150	1:160	4 m3/h	650 m3/h	450 mm	Fundición	0	14.812.03 € + IVA	Contadores de Pistones cantidad
	cn-02045	G650	DN150	1:160	6,25 m3/h	1000 m3/h	450 mm	Fundición	0	17.336.74 € + IVA	Contadores de Pistones cantidad

Características Técnicas

- Presión máxima de operación 16 bar.
- Dinámica 1:20.
- Conexión bridas DIN 2633 PN16.
- Equipado con DOBLE emisor de impulsos de baja frecuencia (BF).
- Material del cuerpo de aluiminio o fundición
- Incluye fitro previo, aceite y jeringuilla

Instalación

- - Instalación en vertical y horizontal, dirección del flujo reversible en cualquier momento sin romper los precintos.
  - No necesitan tramos rectos de tubería de entrada ni de salida.
  - Hay que dejar suficiente espacio entre la pared y el contador con el fin de posibilitar posteriores inspecciones y cambio de aceite.
  - Para prolongar el funcionamiento es imprescindible instalar el filtro que acompaña al contador.

Información adicional

Modelo	G16, G25, G40, G65, G100, G160, G250, G400, G650
Conexión	DN50, DN80, DN100, DN150
Dinámica	1:50, 1:100, 1:160, 1:200
Caudal mín	0,5 m3/h, 0,4 m3/h, 0,6 m3/h, 1 m3/h, 1,6 m3/h, 2,5 m3/h, 4 m3/h, 6,25 m3/h
Caudal máx	25 m3/h, 40 m3/h, 65 m3/h, 100 m3/h, 160 m3/h, 250 m3/h, 400 m3/h, 650 m3/h, 1000 m3/h
Long. entre ejes	171 mm, 241 mm, 260 mm, 450 mm
Cuerpo	Aluminio, Fundición

Documentación Técnica

Documentación Técnica Contadores de Pistones
